انواع کراس آرم (کنسول)

کراس آرم (کنسول (

جهت نگهداری سیم ها و مقره ها روی تیر از کنسول استفاده می شود.  کراس آرم نوعی کنسول به شکل بازوی متقاطع با پایه است که در شبکه های توزیع به طور انبوه استفاده می شود. ساخت انواع کنسول و کراس آرم مناسب به عواملی نظیر شرایط آب و هوایی، جنس و نوع هادی بکار رفته و مسائل اقتصادی در ساخت و بهره برداری بستگی دارد. هدف از نصب کنسول وکراس آرم علاوه بر نگهداری هادی ها و مقره بر روی تیر حفظ حریم الکتریکی هادی ها از یکدیگر می باشد. در طرح وساخت کنسول وکراس آرم نکاتی مانند سادگی اجرا، هزینه ساخت و نگهداری، استفاده ازکمترین پیچ و اتصالات، راحتی کار توسط سیمبانان عملیاتی، رعایت فاصله بین هادی ها، حفظ تقارن روی تیر و ... باید مورد توجه قرار گیرد. همچنین باید فاصله هادی ها از پایه (فاز به زمین) و فاصله فاز ها از یکدیگر (فاز به فاز) در نظر گرفته شود. علاوه بر موارد یاد شده نکات تجربی ذیل نیز باید هنگام طراحی کراس آرم مورد توجه قرار گیرد :

- در برخی از مواقع قرار گرفتن پرندگان با بال باز بین فاز و پایه موجب ایجاد اتصال بین هادی و پایه می گردد. برای جلو گیری از این حادثه معمولاً

فاصله افقی بین فاز ها تا پایه 40 تا 60 سانتی متر انتخاب می گردد.

- در انتخاب فاصله بین هادی و پایه بایستی امکان تعمیر و تعویض توسط تعمیر کار در نظر گرفته شود.

- امکان تعویض سیم در طراحی کراس آرم باید اندیشیده شود به عنوان مثال طراحی کراس آرم بایستی به گونه ای باشد که سیم در داخل حلقه قرار نگیرد.

- امکان انشعاب گرفتن از خط باید در نظر گرفته شود.

- امکان استقرار ترانسفورماتور و نصب کات اوت فیوز برای پست های هوایی باید در نظر گرفته شود.

- امکان ترانسپوزه کردن خطوط باید مورد توجه قرار گیرد.

- توازن بین نیرو های عمودی طرفین در طراحی کراس آرم بایستی رعایت گردد

.اصولاً سه نوع کراس آرم از نظر جنس در شبکه های توزیع برق وجود دارد  :

الف ) کراس آرم چوبی

ب) کراس آرم فلزی

ج) کراس آرم کمپوزیت

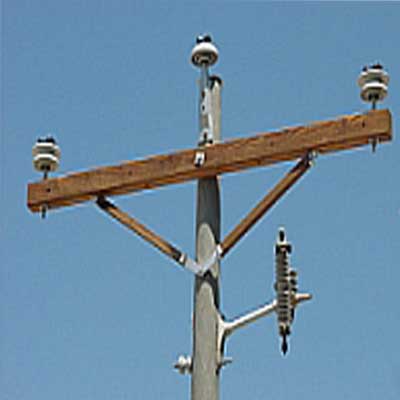

الف) کراس آرم چوبی :این کراس آرم از خیلی وقت پیش برای خطوط تلفن، تلگراف و توزیع برق استفاده می شده است. کراس آرم چوبی در گذشته وهم زمان با استفاده گسترده از پایه های چوبی کاربرد داشتند. امروزه با کاهش کاربرد پایه های چوبی استفاده از این نوع کراس آرم ها نیز محدود گشته است. کراس آرم های چوبی عموماً از درخت هایی چون صنوبر، راش، ممرز، افرا، انجیلی و کاج ساخته می شود و معمولاً برای استحکام و دوام بیشتر کراس آرم چوبی را با روغن یاپنتا کلروفنل بصورت اشباع در می آوردند. رطوبت چوب در موقع اشباع بایستی کمتر از 22% باشد و خاصیت عایقی آن از نظر کار کردن افراد روی شبکه از جهت ایمنی بسیار مهم است و توسط بریس به تیر محکم می شوند

.ب) کراس آرم فلزی :کراس آرم فلزی از بازو های مستقیم ناودانی آهن ساخته می شود. این نوع کراس آرم در مقایسه با کراس آرم های چوبی به مراتب از مقاومت بیشتری برخوردار می باشد. طول کراس آرم های فلزی برای اولین بار بر اساس استاندارد 212-20 وزارت نیرو برابر با 2/44 متر تعیین گردید، به همین دلیل تاریخی این کنسول ها در شبکه های توزیع به نام کراس آرم 44/2 نیز معروف می باشند. با توجه به این که طول هر شاخه نبشی یا ناودانی 6 متر است استفاده از کراس آرم های 44/2 متری ضایعات زیادی به دنبال داشت برای از بین بردن ضایعات تصمیم بر این شد که طول کراس آرم ها مضربی از 6 باشد (1.2، 1.5، 2 و 3 متری). این کراس آرم جهت تیرهای بتونی وفولادی بکار می رود و از نبشی با بال های مساوی ساخته می شود که توسط بریس یا بازو به تیر محکم می گردد.

کراس آرم ال آرم یا (جانبی ):در اصطلاح انگلیسی به کنسول (کراس آرم) ال آرم و پرچمی ساید آرم گفته می شود. ساید آرم یعنی کنسول هایی که کاملاً در یک طرف تیر بسته می شوند. این کنسول ها بیشتر برای رفع موانع به کار می روند و در کوچه ها و جاهایی که پایه نزدیک ساختمان است و امکان استفاده از کراس آرم معمولی نیست (تخت و مثلثی) بدلیل نزدیک شدن فازها به ساختمان یا مانع دیگر از این کراس آرم استفاده می کنند.

کراس آرم پرچمی  :همچنین در جاهایی که فضای کافی جهت نصب کراس آرم معمولی نیست نظیر کوچه های کم عرض و یا جاهایی که در یک طرف درختکاری شده است می توان از کنسول های پرچمی استفاده کرد.



کراس آرم دوبله (جانبی دو طرفه :(در جاهایی که نیروی کشش وارده روی کراس آرم بیشتر از حد معمول است و یا اسکلت استوارتری مورد نیاز باشد از کراس آرم دوبله استفاده می شود. به این ترتیب که هر طرف پایه یک کراس آرم بسته می شود. این کشش اضافی بیشتر درانتهای خطوط  در زوایا و سرپیچ ها ایجاد می گردد و کراس آرم دوبله باعث می گردد که نیروهای وارده بین هر دو کراس آرم و نیز دو مقره سوزنی و پایه های مقره های مربوط  و هر دو سیم اصلی تقسیم گردد. و به این ترتیب نیروهای مکانیکی وارده را تحمل می نماید

کراس آرم جناقی (کانادائی ):این کراس آرم که شبیه استخوان جناق است هادی های سه فاز را با فاصله مساوی از یکدیگر به صورت مثلث متساوی الاضلاع نگه می دارد. از این کنسول ها برای خطوط طولانی جهت تأثیر یکنواخت اندوکتانس فاز ها بر یکدیگر و تقارن ولتاژ فاز ها مورد  استفاده قرار می گیرد.
